台车式电阻炉

台车式电阻炉

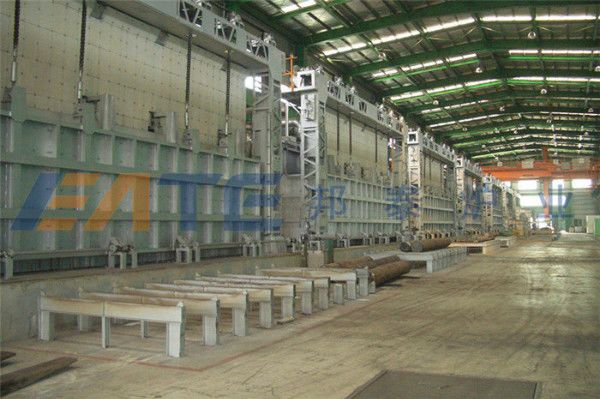

    台车式电阻炉是国家标准节能型周期式作业炉,超节能结构,采用纤维结构,节电60%。独家生产采用复合式高铝瓷钉组,台车防撞击密封砖,自动密封台车和炉门,一体化连轨,不需基础安装,放在水平地面即可使用。主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。

    台车上按装有耐压抗高温的铸钢炉底板,以承载工件之用。为了防止工件加热后产生的氧化皮通过炉底板间的缝隙落入加热元件周围而造成加热元件损坏,因此炉底板与炉体接触处采用插入式接触。为保证正常使用,需要经常吹扫台车炉底板下方的氧化皮,一般每周吹扫一次,吹扫时将炉底板吊起,用压缩空气将电阻丝槽内的氧化皮屑吹扫干净,注意防止氧化皮卡在炉丝内引起短路。

  台车上安装有铬锰氮耐热钢炉底板或1200℃碳化硅炉底板以承载工件之用,为了防止工件加热后产生氧化皮通过炉底板的缝隙落入底部加热元件周围而造成加热元件的损坏,需要经常定期地吹扫台车炉底板下方的氧化皮,一般每周吹扫一次,吹扫时将炉底析吊起,用压缩空气将电阻丝槽内的氧化皮屑吹扫干净。

    炉门装置由炉门、炉门提升机构和炉门压紧装置组成。炉门壳体由型钢与板材焊接而成牢固框架结构,内用耐火纤维压制模块叠铺而成,要求保温性能好,重量轻等。炉门的提升装置采用电动装置,主要由炉门架、炉门提升横梁、减速器、链轮、传动轴和轴承等部分组成,炉门升降通过减速器上正反传动来带动炉门的升降。炉门提升减速器还配有刹车装置,可以有效防止炉门在升降过程中产生位移。炉门压紧装置采用国内先进的弹簧式压紧结构,当炉子需要提升时,炉门的自重通过杠杆将炉门自动松开,并水平移出一段距离后上升,当炉门下降到位,炉门放下到台车上的滑轮上面需压紧时,由弹簧的弹力再通过杠杆将炉门水平移进到压紧密封状态,此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生,具有安全性能好、使用使命长的特点。

  为提高炉温均匀性,电炉采用多区加热,并在炉门和后墙上布置加热元件,加热元件布置图及接线图,电阻丝绕制成形图均附在技术文件中,应妥善保管,以便将来维修换。

  大功率电炉配套多台电炉自动控温柜,分别对多区加热进行自动控温和对炉门台车运行控制,每台电柜上装有二块仪表,一块为中园图自动记录仪,主要对炉温进行自动控制和自动记录,另一块为数显控温仪,主要对炉温进行超温自动断电保护,并具有当主控仪表损坏时,代替主控仪表进行自动控温的功能,当作超温报警断电保护功能使用时,应将仪表设定温度调整到高于主控仪表50℃范围。大功率电炉配套多支热电偶、多根补偿导线、分别与多台电柜的仪表配合使用。

  炉衬采用全纤维结构,相对砖式炉膛节能60%左右,采用优质长纤维刺毯为原料,使用专用设备根据炉体制成各种规格,并在加工过程留有一定的压缩量,以保证模块在砌筑完毕后,每块陶瓷纤维块在不同方向膨胀,使模块之间互挤成无间隙的整体,达到完好蓄热效果,而且该产品施工方便快捷,均能直接固定于炉壳钢板的不锈钢锚圆钉上。与其它产品相比优点为低导热,低热容量,优良的腐蚀性能,优良的热稳定性及热抗震性、绝热性,并且锚固件设置于炉体冷面,提高了纤维的耐高温强度。

  加热元件采用高温电阻合金丝绕制成带状和螺旋状,分别吊挂在炉侧、炉门、后墙及安放台车搁丝砖上,并用高铝瓷钉固定,安全简洁。

  电控部分主要包括温控、操作两部分。温控采用国产数显表交流接触器实行普通位式控制,另配记录仪 记录完整工艺曲线,并可超温报警;操作采用按扭加灯光显示,实现对台车进出、加热元件通断及炉门升降 等动作的控制,并设有连锁装置,当炉门升高工或关闭至一定位置时台车可进行动作,安全可靠。(本炉型 电控可选配PID智能控制柜)。
